WP56DK-S026VA1-R15000-WP56DK-JAE- 合适连接器 - 更合适的连接器解决方案

JAE：WP56DK-S026VA1-R15000

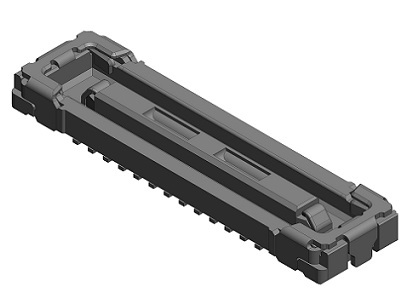

0.3mmpitch, stacking type board-to-board (FPC) connector with power supply terminals, 26 pos., Receptacle

系列：WP56DK

产品包装：卷

规格属性

收起

属性：

插座

间距（mm）：

0.3

孔位数（pin）：

26(Signal terminal, +2 Power terminals)

行数：

电流（A）：

Signal: 0.3, Power Supply: 3.0

额定电压（V AC/DC）：

耐电压（V VAC）：

250

接触电阻（mΩ）：

信号端子: 70 mΩ 以下(初期)，电源端子: 20 mΩ 以下(初期)

绝缘电阻（MΩ）：

100

材质：

Heat-resistant plastic

基材：

铜合金

镀层：

金

安装方向：

垂直

安装方式：

焊接(SMT)

最低操作温度（℃）：

-40

最高操作温度（℃）：

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

状态：

Active

应用：

Smartwatches, smartphones, wearable devices, tablet PCs, notebook PCs, digital cameras, VR/AR headsets and other small portable devices

安装区域镀层：

金

PCB板锁特征：

Hold-down (double as power contact)

综合插入力：

46 N max.

综合拔出力：

3.9 N min.

插拔次数：

30 times

符合危害性物質限制指令标准：

10 substances (2011/65/EU)

欧州化学物质规制标准：

219 substances (08/07/2021)

长度：

6.2 mm

宽度：

1.6 mm

PCB安装高度：

0.6 mm

包装类型：

Embossed tape packaging
