合适连接器

->

WP26DK-S040VA3-R15000
JAE:WP26DK-S040VA3-R15000

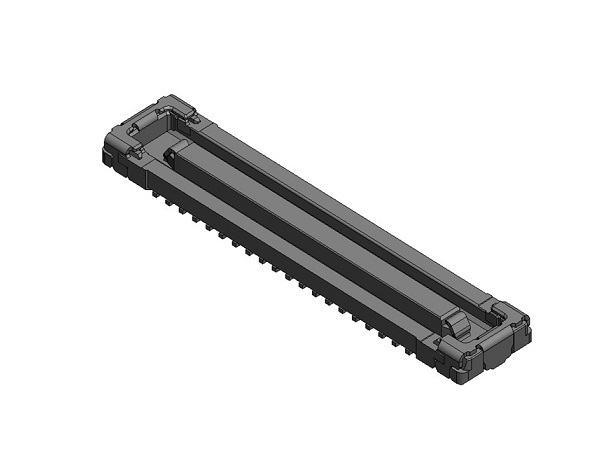

0.35mm pitch, Robust stacking type board-to-board (FPC) connector with power supply terminals, 40 pos., Receptacle
系列:WP26DK
产品包装:卷
相关认证: RoHS   Reach   chemSHERPA
对配产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插座
间距(mm):
0.35
孔位数(pin):
40(Signal terminal, +2 Power terminals)
行数:
2
电流(A):
Signal: 0.3, Power Supply: 3.0
额定电压(V):
50
耐电压(V VAC):
250
接触电阻(mΩ):
信号端子:70mΩ以下(初期),電源端子:20mΩ以下(初期)
绝缘电阻(MΩ):
100
材质:
Heat-resistant plastic
基材:
铜合金
镀层:
安装方向:
垂直
安装方式:
焊接(SMT)
最低操作温度(℃):
-40
最高操作温度(℃):
85

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

状态:
Active
安装区域镀层:
Gold plating
PCB安装高度:
0.60 mm
PCB板锁特征:
Hold-down (double as power contact)
综合插入力:
66 N msx.
综合拔出力:
6.0 N min.
插拔次数:
30 times
符合危害性物質限制指令标准:
10 substances (2011/65/EU)
欧州化学物质规制标准:
219 substances (08/07/2021)
长度:
9.55 mm
宽度:
1.90 mm
包装类型:
Embossed tape packaging
技术文档下载:
  • WP26DK-S040VA3-R15000.pdf

    下载
系列目录下载:
  • MB-0356-2E_WP26DK.pdf

    下载
