Molex：438100001

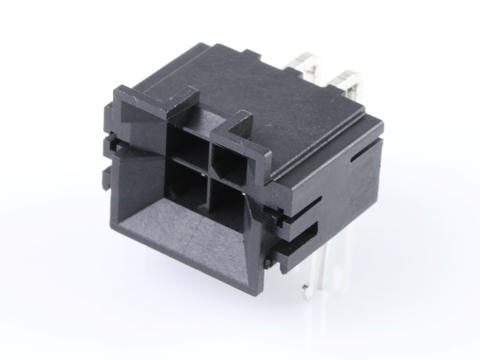

Mini-Fit BMI Header, Dual Row, Right-Angle, for 1.60mm PCB, 4 Circuits, Tin （Sn） Plating, 260C Wave Solderable, with Retention Clip

系列：Mini-Fit Family Power Connectors

产品包装：盘状

相关认证： EU RoHS REACH SVHC Low-Halogen

对配产品

母塑壳（12）PCB插座（9）电缆组件（24）

型号详情产品文件

全部收起

规格属性

收起

属性：

PCB插座头

间距（mm）：

4.2

孔位数（pin）：

行数：

电流（A）：

额定电压（V VAC）：

600

材质：

高温热塑型塑料

颜色：

黑色

基材：

黄铜

镀层：

锡

材料-终端电镀：

锡

安装方式：

穿孔式

安装方向：

直角

阻燃性：

UL94V-0

最低操作温度（℃）：

-40

最高操作温度（℃）：

105

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

销售用图纸：

SD-43810-011-000

REACH SVHC：

Not Contained Per -D（2020）9139-DC （19 Jan 2021）

UPC：

800754911948

UL：

E29179

CSA：

LR19980

Net Weight：

3.451/g

注解：

Current = 13A max. per circuit when header is mated to a receptacle loaded with 45750 Mini-Fit Plus HCS Crimp Terminal Crimped to 16 AWG wire., See Molex product specification PS-45750-001 for additional current de-rating information.

应用：

板对板, 线对板

状态：

Active

小系列：

43810

耐用性（插拔次数） - 最多次数：

最薄镀层 - 接合部位：

2.54

最小镀层：端接：

2.54

插接极性：

有

PC厚度：推荐：

1.60mm

可堆叠的：

否

PCB 定位器：

否

PCB 极性：

有

有护墙的：

全部

穿孔式表面焊接(SMC)：

是

PCB 焊脚长度：

3.12

Glow-Wire Capable：

否

Lead-freeProcess Capability：

WAVE
