39294169-Mini-Fit Family Power Connectors-Molex- 合适连接器

Molex：39294169

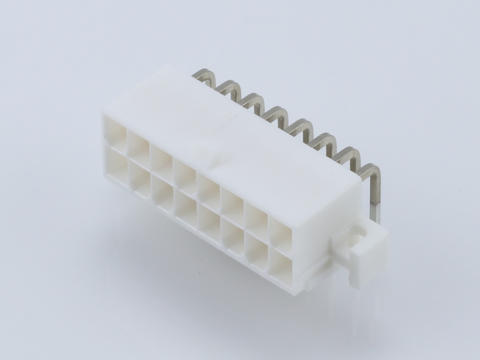

Mini-Fit Jr. Header, Dual Row, Right-Angle, with PCB Mounting Flange, 16 Circuits, PA Polyamide Nylon 6/6 94V-0, Gold （Au） Plating

系列：Mini-Fit Family Power Connectors

产品包装：袋

相关认证： EU RoHS REACH SVHC Low-Halogen

对配产品

母塑壳（6）PCB插座（8）

型号详情产品文件

全部收起

规格属性

收起

属性：

PCB插座头

间距（mm）：

4.2

孔位数（pin）：

行数：

电流（A）：

额定电压（V VAC）：

600

材质：

尼龙

颜色：

自然色

基材：

黄铜

镀层：

金

材料-终端电镀：

锡

安装方式：

穿孔式

安装方向：

直角

阻燃性：

UL94V-0

最低操作温度（℃）：

-40

最高操作温度（℃）：

105

产品购买信息

收起

别称1：

最小包装量：

100

整箱包装量：

100.0

最小包装重量（kg）：

1.08

整箱包装重量（kg）：

交期：

12-14周

产地：

包装大小：

型号详情

收起

销售用图纸：

SD-5569-002-000

REACH SVHC：

Not Contained Per -D（2020）9139-DC （19 Jan 2021）

UPC：

800754208413

UL：

E29179

CSA：

LR19980

Net Weight：

5.754/g

注解：

Current = 13A max. per circuit when header is mated to a receptacle loaded with 45750 Mini-Fit Plus HCS Crimp Terminal Crimped to 16 AWG wire., See Molex Product specification PS-5556-001 for additional current de-rating information.

应用：

线对板

状态：

Active

小系列：

5569

耐用性（插拔次数） - 最多次数：

最薄镀层 - 接合部位：

0.762

最小镀层：端接：

2.54

锁定插接部位：

是

插接极性：

有

可配插产品指南：

否

先接后断：

否

PC厚度：推荐：

1.78mm

可堆叠的：

否

PCB 定位器：

是

PCB 极性：

有

有护墙的：

全部

穿孔式表面焊接(SMC)：

否

Glow-Wire Capable：

否

Lead-freeProcess Capability：

WAVE
