3214709-COMBI插拔式连接端子-PHOENIX- 合适连接器

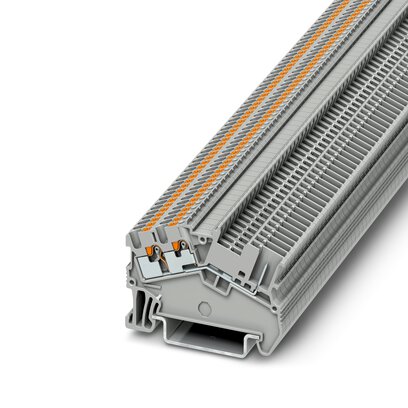

PHOENIX：3214709

直通式接线端子，所有连接导线的总电流不得超过最大负载电流。电流和电压取决于所用的连接器。，标称工作电压: 500 V，额定电流: 17.5 A，接线方式: 插拔式 / 插件连接，第一层，额定接线容量: 1.5 mm²，横截面: 0.14 mm² - 1.5 mm²，安装方式: NS 35/7,5， NS 35/15，颜色: 灰色

系列：COMBI插拔式连接端子

产品包装：包

相关认证： RoHS CSA IECEE UL NK BV VDE

配套产品

插拔式桥接件（6）插拔式端子（11）

型号详情产品文件

全部收起

规格属性

收起

属性：

直通式接线端子

孔位数（pin）：

连接量：

行数：

电位：

额定电压（V）：

17.5

额定浪涌电压（kV）：

500

额定条件下的最大功耗（W）：

颜色：

0.56

阻燃性：

灰色

材质：

UL94V-0

China RoHS符合性：

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限：无限期 = EFUP-e；无超标的有害物质

概述：

所有连接导线的总电流不得超过最大负载电流。电流和电压取决于所用的连接器。

应用领域：

铁路工业,机械工程,工厂工程

过电压类别：

III

污染等级：

每层的连接数量：

额定横截面：

1.5 mm²

第一层剥线长度：

8 mm ... 10 mm

第一层塞规：

A1 / B1

第一层连接符合标准：

IEC 61984

第一层硬导线横截面：

0.14 mm² ... 1.5 mm²

第一层横截面 AWG：

26 ... 14 (按IEC标准修订)

第一层柔性导线横截面：

0.14 mm² ... 1.5 mm²

第一层导线横截面，柔性[AWG]：

26 ... 14 (按IEC标准修订)

第一层柔性导线横截面（套管，带/不带塑料绝缘管）：

0.14 mm² ... 1.5 mm²

第一层柔性导线横截面（带塑料绝缘管的套管）：

0.14 mm² ... 1 mm² 建议使用AI-S 1-8 TQ套管，订货号1200293

第一层最大负载电流：

17.5 A (当连接截面积为1.5 mm²的导线时)

第一层直接插拔式连接横截面硬导线横截面：

0.25 mm² ... 1.5 mm²

第一层直接插拔式连接横截面柔性导线横截面（套管，带/不带塑料绝缘管）：

0.34 mm² ... 1.5 mm²

第一层直接插拔式连接横截面柔性导线横截面（带塑料绝缘管的套管）：

0.34 mm² ... 1 mm²
