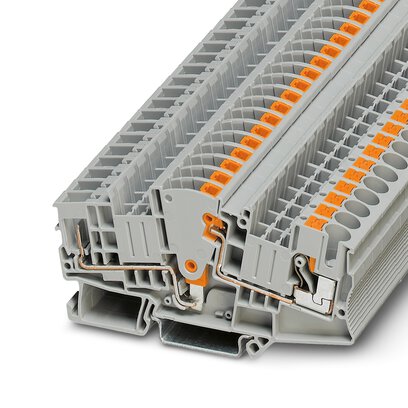

3212306-COMBI插拔式连接端子-PHOENIX- 合适连接器

PHOENIX：3212306

分断测试端子，标称工作电压: 500 V，额定电流: 30 A，接线方式: 直插式连接，第一层，额定接线容量: 6 mm²，接线容量： 0.5 mm² - 10 mm² ，颜色: 灰色

系列：COMBI插拔式连接端子

产品包装：包

规格属性

收起

属性：

分断测试端子

连接量：

行数：

电位：

额定电压（V）：

额定浪涌电压（kV）：

500

额定条件下的最大功耗（W）：

颜色：

1.31

阻燃性：

灰色

材质：

UL94V-0

最低操作温度（℃）：

最高操作温度（℃）：

-60

China RoHS符合性：

105

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限：无限期 = EFUP-e；无超标的有害物质

概述：

分断测试端子，带6 mm2的COMBI插拔区

过电压类别：

III

污染等级：

每层的连接数量：

额定横截面：

6 mm²

第一层剥线长度：

12 mm

第一层塞规：

第一层连接符合标准：

IEC 61984

第一层硬导线横截面：

0.5 mm² ... 10 mm²

第一层横截面 AWG：

20 ... 8 (按IEC标准修订)

第一层柔性导线横截面：

0.5 mm² ... 10 mm²

第一层导线横截面，柔性[AWG]：

20 ... 8 (按IEC标准修订)

第一层柔性导线横截面（套管，带/不带塑料绝缘管）：

0.5 mm² ... 6 mm²

第一层柔性导线横截面（带塑料绝缘管的套管）：

0.5 mm² ... 6 mm²

第一层最大负载电流：

30 A (当连接截面积为10 mm²的导线时)

第一层2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管：

0.5 mm² ... 2.5 mm² 如果使用TWIN套管，我们建议最小套管长度为13 mm。

第一层直接插拔式连接横截面硬导线横截面：

1 mm² ... 10 mm²

第一层直接插拔式连接横截面柔性导线横截面（套管，带/不带塑料绝缘管）：

1 mm² ... 6 mm²

第一层直接插拔式连接横截面柔性导线横截面（带塑料绝缘管的套管）：

1 mm² ... 6 mm²
