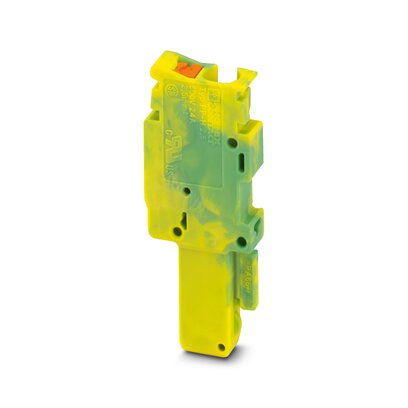

3210020-COMBI插拔式连接端子-PHOENIX- 合适连接器

PHOENIX：3210020

插拔件，标称工作电压: 500 V，额定电流: 24 A，接线方式: 直插式连接，第一层，额定接线容量: 2.5 mm²，横截面: 0.14 mm² - 4 mm²，颜色: 黄绿相间

系列：COMBI插拔式连接端子

产品包装：包

相关认证： RoHS CSA UL LR NK RS BV ABS

配套产品

测试插拔式端子（2）绝缘套管（9）测试插头（1）标记条（1）锁扣（4）固线夹（2）法兰盖板（2）电缆插头外壳（14）屏蔽夹（2）插拔式端子（1）

型号详情产品文件

全部收起

规格属性

收起

属性：

插拔件

间距（mm）：

5.2

孔位数（pin）：

连接量：

行数：

电位：

额定电压（V）：

额定浪涌电压（kV）：

500

额定条件下的最大功耗（W）：

颜色：

0.77

阻燃性：

黄绿相间

材质：

UL94V-0

最低操作温度（℃）：

最高操作温度（℃）：

-60

China RoHS符合性：

105

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限：无限期 = EFUP-e；无超标的有害物质

应用领域：

铁路工业,机械工程,工厂工程

过电压类别：

III

污染等级：

每层的连接数量：

额定横截面：

2.5 mm²

第一层剥线长度：

8 mm ... 10 mm

第一层塞规：

第一层连接符合标准：

IEC 61984

第一层硬导线横截面：

0.14 mm² ... 4 mm²

第一层横截面 AWG：

26 ... 12 (按IEC标准修订)

第一层柔性导线横截面：

0.14 mm² ... 2.5 mm²

第一层导线横截面，柔性[AWG]：

26 ... 14 (按IEC标准修订)

第一层柔性导线横截面（套管，带/不带塑料绝缘管）：

0.14 mm² ... 2.5 mm²

第一层柔性导线横截面（带塑料绝缘管的套管）：

0.14 mm² ... 2.5 mm²

第一层最大负载电流：

24 A (当连接截面积为4 mm²的导线时)

第一层2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管：

0.5 mm²

第一层直接插拔式连接横截面硬导线横截面：

0.34 mm² ... 4 mm²

第一层直接插拔式连接横截面柔性导线横截面（套管，带/不带塑料绝缘管）：

0.34 mm² ... 2.5 mm²

第一层直接插拔式连接横截面柔性导线横截面（带塑料绝缘管的套管）：

0.34 mm² ... 2.5 mm²
