PHOENIX：3061758

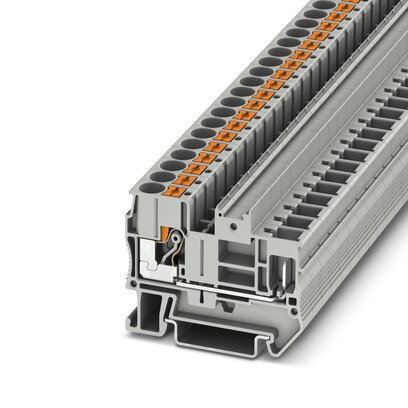

直通式接线端子， *使用的插头决定电流和电压。，标称工作电压: 1000 V，额定电流: 41 A，接线方式: 插拔式 / 插件连接，额定接线容量: 6 mm²，横截面: 0.5 mm² - 10 mm²，安装方式: NS 35/15， NS 35/7,5，颜色: 灰色

系列：COMBI插拔式连接端子

产品包装：包

相关认证： RoHS CSA IECEE EAC VDE UL

配套产品

测试插拔式端子（4）端子标识（1）端子插头（3）绝缘套管（3）测试插头（1）快速标记条（1）星型编码器（1）锁扣（3）固线夹（1）插拔式端子（23）补偿端板（1）端板（1）测试适配器（10）插拔件（21）开关桥接件（3）隔板（1）测试插座（9）

型号详情产品文件

全部收起

规格属性

收起

属性：

直通式接线端子

连接量：

行数：

电位：

额定电压（V）：

额定浪涌电压（kV）：

1000

额定条件下的最大功耗（W）：

颜色：

1.31

阻燃性：

灰色

材质：

UL94V-0

China RoHS符合性：

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限：无限期 = EFUP-e；无超标的有害物质

概述：

*使用的插头决定电流和电压。

应用领域：

铁路工业,机械工程,工厂工程

过电压类别：

III

污染等级：

每层的连接数量：

额定横截面：

6 mm²

第一层剥线长度：

12 mm

第一层塞规：

第一层连接符合标准：

IEC 61984

第一层硬导线横截面：

0.5 mm² ... 10 mm²

第一层横截面 AWG：

20 ... 8 (按IEC标准修订)

第一层柔性导线横截面：

0.5 mm² ... 10 mm²

第一层导线横截面，柔性[AWG]：

20 ... 8 (按IEC标准修订)

第一层柔性导线横截面（套管，带/不带塑料绝缘管）：

0.5 mm² ... 6 mm²

第一层柔性导线横截面（带塑料绝缘管的套管）：

0.5 mm² ... 6 mm²

第一层最大负载电流：

41 A (具有10 mm²导线横截面，刚性)

第一层2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管：

0.5 mm² ... 2.5 mm² 如果使用TWIN套管，我们建议最小套管长度为13 mm。

第一层直接插拔式连接横截面硬导线横截面：

1 mm² ... 10 mm²

第一层直接插拔式连接横截面柔性导线横截面（套管，带/不带塑料绝缘管）：

1 mm² ... 6 mm²

第一层直接插拔式连接横截面柔性导线横截面（带塑料绝缘管的套管）：

1 mm² ... 6 mm²
