3050345

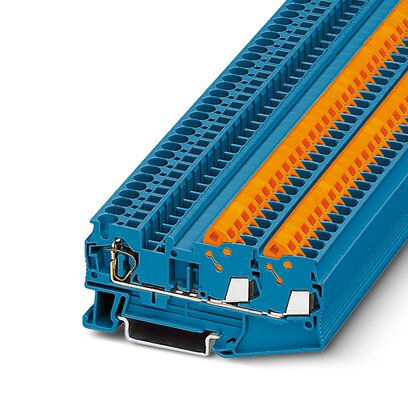

PHOENIX：3050345
直通式接线端子， 标称工作电压: 800 V， 额定电流: 24 A， 第一层， 接线方式: 快速连接， 额定接线容量: 2.5 mm2， 横截面: 0.5 mm2 - 2.5 mm2， 接线方式: 回拉式弹簧连接， 额定接线容量: 2.5 mm2， 横截面: 0.08 mm2 - 6 mm2， 安装: NS 35/7,5， NS 35/15， 颜色: 蓝色
系列：QT快速免剥线端子
产品包装：包
相关认证： RoHS   CSA   UL   NK   BV   IECEx   ATEX   NEPSI
配套产品
插拔式端子（12）
型号详情 产品文件 在线咨询

全部收起

规格属性

收起
属性：
直通式接线端子
颜色：
蓝色
连接量：
3
行数：
1
电位：
1
最大负载电流（A）：
24
额定电压（V）：
800
额定浪涌电压（KV）：
8
额定条件下的最大功耗（W）：
0.77
阻燃性：
UL94V-0
材质：
PA
安装方式：
NS 35/7,5，NS 35/15
最低操作温度（℃）：
-45
最高操作温度（℃）：
90
China RoHS符合性：
符合

产品购买信息

收起
最小包装量：
整箱包装量：
最小包装重量（kg）：
整箱包装重量（kg）：
交期：
产地：
包装大小：

型号详情

收起
China RoHS：
环保使用期限：无限期 = EFUP-e；无超标的有害物质
绝缘材料组：
I
Ex认证附件：
3050523 D-QTCS 2,5 TWIN;3206212 ATP-QTC TWIN;1204517 SZF 1-0,6X3,5;3022276 CLIPFIX 35-5;3022218 CLIPFIX 35
桥接数据：
22 A / 2.5 mm²
防爆温度上升：
40 K (17.6 A / 1.5 mm²)
标称工作电压：
550 V
用于使用桥接件进行桥接：
550 V
不相邻的接线端子之间桥接：
352 V
切割至所需长度的桥接，带盖板：
220 V
切割至所需长度的桥接，带分隔板：
275 V
额定绝缘电压：
500 V
输出：
永久
Ex等级 常规额定电流：
23.5 A
Ex等级 常规最大负载电流：
23.5 A
Ex等级 常规接触电阻：
0.93 mΩ
Ex 连接数据 概述额定横截面：
2.5 mm²
额定接线容量AWG：
14
Ex 连接数据 概述刚性接线容量：
0.5 mm² ... 2.5 mm²
Ex 连接数据 概述接线容量AWG：
20 ... 14
Ex 连接数据 概述柔性接线容量：
0.5 mm² ... 2.5 mm²
Ex 连接数据 概述接线容量AWG：
20 ... 14
Ex 连接数据 概述具有相同横截面的导线间的连接频率：
100
过电压类别：
III
污染等级：
3
每层的连接数量：
3
具有相同横截面的导线间的连接频率：
100
额定横截面：
2.5 mm²
Ex 连接数据 回拉式弹簧连接剥线长度：
10 mm
Ex 连接数据 回拉式弹簧连接额定横截面：
2.5 mm²
Ex 连接数据 回拉式弹簧连接额定接线容量AWG：
14
Ex 连接数据 回拉式弹簧连接刚性接线容量：
0.08 mm² ... 6 mm²
Ex 连接数据 回拉式弹簧连接接线容量AWG：
28 ... 10
Ex 连接数据 回拉式弹簧连接柔性接线容量：
0.08 mm² ... 4 mm²
Ex 连接数据 回拉式弹簧连接接线容量AWG：
28 ... 12
第一层剥线长度：
10 mm
导线绝缘材料：
PVC / PE
连接符合标准：
IEC 60947-7-1
硬导线横截面：
0.5 mm² ... 2.5 mm²
横截面 AWG：
20 ... 14 (按IEC标准修订)
柔性导线横截面：
0.5 mm² ... 2.5 mm²
导线横截面，柔性[AWG]：
20 ... 14 (按IEC标准修订)
标称电流：
24 A
