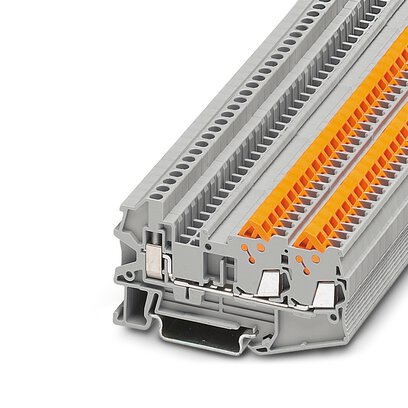

3050044-QT快速免剥线端子-PHOENIX- 合适连接器

PHOENIX：3050044

直通式接线端子，标称工作电压: 800 V，额定电流: 17.5 A，第一层，接线方式: 快速连接，额定接线容量: 1.5 mm2，横截面: 0.25 mm2 - 1.5 mm2，接线方式: 螺钉连接，额定接线容量: 1.5 mm2，横截面: 0.14 mm2 - 4 mm2，安装: NS 35/7,5， NS 35/15，颜色: 灰色

系列：QT快速免剥线端子

产品包装：包

相关认证： RoHS CSA UL NK BV IECEx ATEX NEPSI

配套产品

跳线（1）插拔式端子（12）插拔式桥接件（3）

型号详情产品文件

全部收起

规格属性

收起

属性：

直通式接线端子

颜色：

灰色

连接量：

行数：

电位：

额定浪涌电压（KV）：

额定条件下的最大功耗（W）：

0.56

阻燃性：

UL94V-0

材质：

安装方式：

NS 35/7,5，NS 35/15

最低操作温度（℃）：

-45

最高操作温度（℃）：

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限：无限期 = EFUP-e；无超标的有害物质

绝缘材料组：

Ex认证附件：

3206296 D-QTCU 1,5-TWIN;3206212 ATP-QTC TWIN;1204517 SZF 1-0,6X3,5;3022276 CLIPFIX 35-5;3022218 CLIPFIX 35

桥接数据：

16.5 A / 1.5 mm²

防爆温度上升：

40 K (19.9 A / 1.5 mm²)

标称工作电压：

550 V

用于使用桥接件进行桥接：

550 V

不相邻的接线端子之间桥接：

275 V

切割至所需长度的桥接，带盖板：

220 V

切割至所需长度的桥接，带分隔板：

275V

额定绝缘电压：

500 V

输出：

永久

Ex等级常规额定电流：

16.5 A

Ex等级常规接触电阻：

1.21 mΩ

Ex 连接数据概述额定接线容量AWG：

Ex 连接数据概述刚性接线容量：

0.25 mm² ... 1.5 mm²

Ex 连接数据概述接线容量AWG：

24 ... 16

Ex 连接数据概述柔性接线容量：

0.25 mm² ... 1.5 mm²

Ex 连接数据概述接线容量AWG：

24 ... 16

Ex 连接数据概述具有相同横截面的导线间的连接频率：

100

过电压类别：

III

污染等级：

每层的连接数量：

具有相同横截面的导线间的连接频率：

100

额定横截面：

1.5 mm²

1层，上1+2下1+2 第一层紧固扭矩：

0.5 ... 0.6 Nm

第一层剥线长度：

9 mm

导线绝缘材料：

PVC / PE

连接符合标准：

IEC 60947-7-1,IEC 60947-7-1

硬导线横截面：

0.25-1.5 mm²

横截面 AWG：

24 ... 16 (按IEC标准修订)

柔性导线横截面：

0.25 mm² ... 1.5 mm²

导线横截面，柔性[AWG]：

24 ... 16 (按IEC标准修订)

横截面，传感器导线：

0.25 mm² ... 0.34 mm²

标称电流：

17.5 A

技术文档下载：

108769_en_03.pdf
下载
KIWA19ATEX0019U_Issue2 .pdf
下载
2020322313000625.pdf
下载
IECExKIWA19.0011U_issue1.pdf
下载
GYJ20.1201U.pdf
下载
db_en_qtc_1_5_qttcb_1_5_5152445_00.pdf
下载
3050044_en.zip
下载
MNR_01064128_00_2022-02-02_QTCU 1,5-TWIN_INT.pdf
下载
3050044_MAR_00.pdf
下载
RoHS_3050044_en.pdf
下载

系列目录下载：

1577098083729.pdf
下载
