3050028

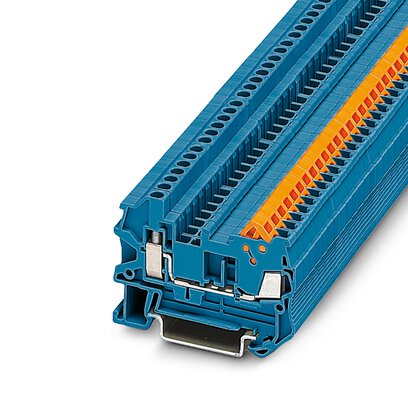

PHOENIX:3050028
直通式接线端子, 标称工作电压: 800 V, 额定电流: 17.5 A, 第一层, 接线方式: 快速连接, 额定接线容量: 1.5 mm2, 横截面: 0.25 mm2 - 1.5 mm2, 接线方式: 螺钉连接, 额定接线容量: 1.5 mm2, 横截面: 0.14 mm2 - 4 mm2, 安装: NS 35/7,5, NS 35/15, 颜色: 蓝色
系列:QT快速免剥线端子
产品包装:包
相关认证: RoHS   CSA   UL   NK   BV   IECEx   ATEX   NEPSI
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
直通式接线端子
颜色:
灰色
连接量:
2
行数:
1
电位:
1
最大负载电流(A):
17.5
额定电压(V):
800
额定浪涌电压(KV):
8
额定条件下的最大功耗(W):
0.56
阻燃性:
UL94V-0
材质:
PA
安装方式:
NS 35/7,5,NS 35/15
最低操作温度(℃):
-45
最高操作温度(℃):
90
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

China RoHS:
环保使用期限:无限期 = EFUP-e;无超标的有害物质
绝缘材料组:
I
Ex认证附件:
3206283 D-QTCU 1,5;3206209 ATP-QTC;1204517 SZF 1-0,6X3,5;3022276 CLIPFIX 35-5;3022218 CLIPFIX 35
防爆温度上升:
40 K (19.9 A / 1.5 mm²)
标称工作电压:
550 V
用于使用桥接件进行桥接:
550 V
不相邻的接线端子之间桥接:
275 V
切割至所需长度的桥接,带盖板:
220 V
切割至所需长度的桥接,带分隔板:
275V
额定绝缘电压:
500 V
输出:
永久
Ex等级 常规额定电流:
17 A
Ex等级 常规接触电阻:
1.08 mΩ
Ex 连接数据 概述额定接线容量AWG:
16
Ex 连接数据 概述刚性接线容量:
0.25 mm² ... 1.5 mm²
Ex 连接数据 概述接线容量AWG:
24 ... 16
Ex 连接数据 概述柔性接线容量:
0.25 mm² ... 1.5 mm²
Ex 连接数据 概述接线容量AWG:
24 ... 16
Ex 连接数据 概述具有相同横截面的导线间的连接频率:
100
过电压类别:
III
污染等级:
3
每层的连接数量:
2
具有相同横截面的导线间的连接频率:
100
额定横截面:
1.5 mm²
1层,上1+2下1+2 第一层紧固扭矩:
0.5 ... 0.6 Nm
第一层剥线长度:
9 mm
导线绝缘材料:
PVC / PE
连接符合标准:
IEC 60947-7-1,IEC 60947-7-1
硬导线横截面:
0.25-1.5 mm²
横截面 AWG:
24 ... 16 (按IEC标准修订)
柔性导线横截面:
0.25 mm² ... 1.5 mm²
导线横截面,柔性[AWG]:
24 ... 16 (按IEC标准修订)
横截面,传感器导线:
0.25 mm² ... 0.34 mm²
标称电流:
17.5 A
技术文档下载:
  • 108769_en_03.pdf

    下载
  • KIWA19ATEX0019U_Issue2 .pdf

    下载
  • 2020322313000625.pdf

    下载
  • IECExKIWA19.0011U_issue1.pdf

    下载
  • GYJ20.1201U.pdf

    下载
  • db_en_qtc_1_5_qttcb_1_5_5152445_00.pdf

    下载
  • 3050028_en.zip

    下载
  • MNR_01064125_00_2022-07-07_QTCU 1,5_INT.pdf

    下载
  • 954596_00.pdf

    下载
系列目录下载:
