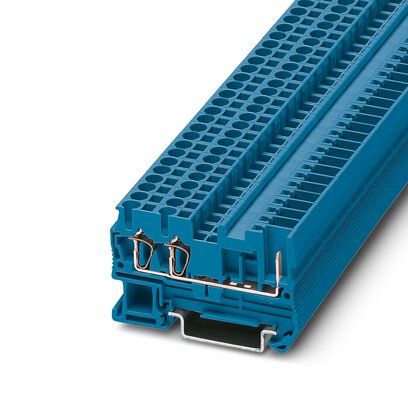

3042104-COMBI插拔式连接端子-PHOENIX- 合适连接器

PHOENIX：3042104

直通式接线端子，所有连接导线的总电流不得超过最大负载电流。电流和电压取决于所用的连接器。，标称工作电压: 500 V，额定电流: 24 A，接线方式: 回拉式弹簧/插拔式连接，第1层左边连接，额定接线容量: 2.5 mm²，横截面: 0.08 mm² - 4 mm²，第1层右边连接，安装方式: NS 35/7,5， NS 35/15，颜色: 蓝色

系列：COMBI插拔式连接端子

产品包装：包

相关认证： RoHS CSA IECEE EAC LR RS BV VDE UL DNV

配套产品

跳线（1）转换桥接件（1）测试插座（1）测试插拔式端子（4）端子标识（3）元器件插拔式端子（1）绝缘套管（9）测试插头（1）标记条（1）星型编码器（1）端板（2）插拔件（103）测试适配器（9）自锁法兰（1）螺纹法兰（1）插拔式端子（25）插拔式桥接件（3）隔板（1）

型号详情产品文件

全部收起

规格属性

收起

属性：

直通式接线端子

孔位数（pin）：

连接量：

行数：

电位：

额定电压（V）：

额定浪涌电压（kV）：

500

额定条件下的最大功耗（W）：

颜色：

0.77

阻燃性：

蓝色

材质：

UL94V-0

最低操作温度（℃）：

最高操作温度（℃）：

-60

China RoHS符合性：

105

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

China RoHS：

环保使用期限：无限期 = EFUP-e；无超标的有害物质

概述：

所有连接导线的总电流不得超过最大负载电流。电流和电压取决于所用的连接器。

应用领域：

铁路工业,机械工程,工厂工程

过电压类别：

III

污染等级：

每层的连接数量：

额定横截面：

2.5 mm²

第1层左边连接剥线长度：

8 mm ... 10 mm

第1层左边连接塞规：

第1层左边连接连接符合标准：

IEC 61984

第1层左边连接硬导线横截面：

0.08 mm² ... 4 mm²

第1层左边连接横截面 AWG：

28 ... 12 (按IEC标准修订)

第1层左边连接柔性导线横截面：

0.08 mm² ... 2.5 mm²

第1层左边连接导线横截面，柔性[AWG]：

28 ... 14 (按IEC标准修订)

第1层左边连接性导线横截面（套管，带/不带塑料绝缘管）：

0.14 mm² ... 2.5 mm²

第1层左边连接柔性导线横截面（带塑料绝缘管的套管）：

0.14 mm² ... 2.5 mm²

第1层左边连接最大负载电流：

24 A (对于4 mm² 导线，参见温度负荷曲线)

第1层左边连接2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管：

0.5 mm²
