合适连接器

->

3040656
PHOENIX：3040656

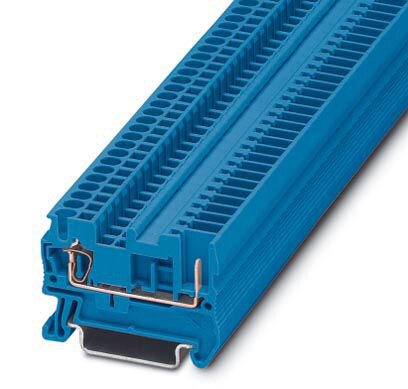

直通式接线端子， *使用的插头决定电流和电压。， 标称工作电压: 500 V， 额定电流: 24 A， 接线方式: 回拉式弹簧/插拔式连接， 第1层左边连接， 额定接线容量: 2.5 mm²， 横截面: 0.08 mm² - 4 mm²， 第1层右边连接， 安装方式: NS 35/7,5， NS 35/15， 颜色: 蓝色
系列：COMBI插拔式连接端子
产品包装：包
相关认证： RoHS   CSA   IECEE   EAC   LR   RS   BV   VDE   UL   DNV
配套产品
跳线（1）转换桥接件（1）测试插座（1）测试插拔式端子（4）端子标识（3）元器件插拔式端子（1）绝缘套管（9）测试插头（1）标记条（1）星型编码器（1）端板（2）插拔件（103）测试适配器（9）自锁法兰（1）螺纹法兰（1）插拔式端子（25）插拔式桥接件（3）隔板（1）
型号详情 产品文件 在线咨询

全部收起

规格属性

收起
属性：
直通式接线端子
连接量：
2
行数：
1
电位：
1
额定电压（V）：
24
额定浪涌电压（kV）：
500
额定条件下的最大功耗（W）：
6
颜色：
0.77
阻燃性：
蓝色
材质：
UL94V-0
最低操作温度（℃）：
PA
最高操作温度（℃）：
-60
China RoHS符合性：
105

产品购买信息

收起
最小包装量：
整箱包装量：
最小包装重量（kg）：
整箱包装重量（kg）：
交期：
产地：
包装大小：

型号详情

收起
China RoHS：
环保使用期限：无限期 = EFUP-e；无超标的有害物质
概述：
使用的插头决定电流和电压。
过电压类别：
III
污染等级：
3
每层的连接数量：
2
额定横截面：
2.5 mm²
第1层左边连接剥线长度：
8 mm ... 10 mm
第1层左边连接塞规：
A3
第1层左边连接连接符合标准：
IEC 61984
第1层左边连接硬导线横截面：
0.08 mm² ... 4 mm²
第1层左边连接横截面 AWG：
28 ... 12 (按IEC标准修订)
第1层左边连接柔性导线横截面：
0.08 mm² ... 2.5 mm²
第1层左边连接导线横截面，柔性[AWG]：
28 ... 14 (按IEC标准修订)
第1层左边连接性导线横截面（套管，带/不带塑料绝缘管）：
0.14 mm² ... 2.5 mm²
第1层左边连接柔性导线横截面（带塑料绝缘管的套管）：
0.14 mm² ... 2.5 mm²
第1层左边连接最大负载电流：
24 A (对于4 mm² 导线，参见温度负荷曲线)
第1层左边连接2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管：
0.5 mm²
