合适连接器

->

1689284
PHOENIX:1689284

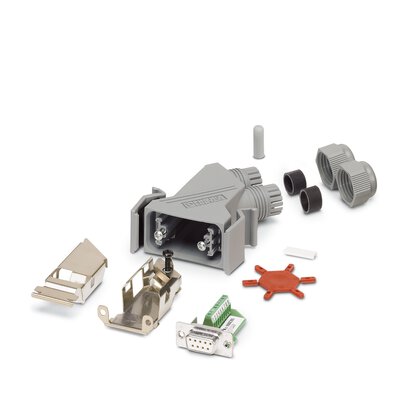

D-SUB连接器, 保护等级: IP20, 位数: 9, 标识材料: 塑料, 接线方式: 螺钉连接, 接线容量: AWG 26- 20, 电缆出口: 弯头, 外壳尺寸: 1, 颜色: 蓝色, INTERBUS
系列:圆形连接器
产品包装:包
相关认证: China RoHS   EAC
配套产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插头
孔位数(pin):
9
阻燃性:
UL94V-0
颜色:
蓝色
基材:
铜合金
电流(A):
1
电缆外径(mm):
5-9
最低操作温度(℃):
-20
最高操作温度(℃):
70
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

安全注意事项:
警告:在负载的情况下,不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。警告:仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。警告:仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。产品适用于工厂、控制器和电气设备工程中的应用。在室外应用中操作连接器时,必须对其进行单独的保护,使其免受环境影响。不允许擅自修改或以不正确的方式打开组装好的产品。仅使用所列标准的技术数据中规定的匹配连接器(例如phoenixcontact.com/products在线产品附件中列出的连接器)。将产品与第三方制造商的产品直接连接使用时,用户应承担责任。工作电压 > 50 V AC的情况下,导电连接器壳体必须接地仅使用菲尼克斯电气建议的工具该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件。仅在完全插入连接器并互锁时才能操作此连接器。仅在完全插入连接器后才能操作此连接器。确保在铺设电缆时,连接器上的拉力负荷不超过标准中规定的上限。注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况
产品类型:
数据插头
型号:
孔式
锁定类型:
螺钉锁紧
过电压类别:
污染等级:
2
技术文档下载:
  • pxc_1689284_04_VS-09-IBS-BU_FAM.pdf

    下载
  • 1689284_en.zip

    下载
  • RoHS_1689284_en.pdf

    下载
系列目录下载:
