合适连接器

->

1556618

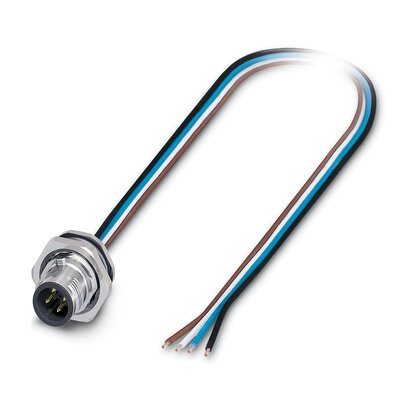

PHOENIX:1556618
设备连接器,板后安装,通用,4-芯,暗装型号针式连接器, 直头, M12-SPEEDCON,编码: A ,与 端自由出线,板后安装,Pg9,单线,电缆长度: 0.5 m, 0.34 mm², 预制TPE绞合线, 备选产品符合RoHS II非豁免 6c (Pb <0.1%) 产品编号: 1240049
系列:圆形连接器
产品包装:包
相关认证: China RoHS   EAC   REACh SVHC   UL
对配产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插头
孔位数(pin):
4
阻燃性:
UL94V-0
基材:
CuZn
镀层:
编码:
A
连接方式:
单线
额定电压(KV):
2.5
接触电阻(mΩ):
≤3
绝缘电阻(MΩ):
≥100
线径(AWG):
22
线径,包括绝缘层(mm):
1.2±0.07
最低操作温度(℃):
-40
最高操作温度(℃):
85
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

操作注意事项:
要达到规定的电气和机械参数,必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险,则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。
安全注意事项:
警告:在负载的情况下,不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。警告:仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。警告:仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。产品适用于工厂、控制器和电气设备工程中的应用。在室外应用中操作连接器时,必须对其进行单独的保护,使其免受环境影响。不允许擅自修改或以不正确的方式打开组装好的产品。仅使用所列标准的技术数据中规定的匹配连接器(例如phoenixcontact.com/products在线产品附件中列出的连接器)。将产品与第三方制造商的产品直接连接使用时,用户应承担责任。工作电压 > 50 V AC的情况下,导电连接器壳体必须接地确保在铺设电缆时,连接器上的拉力负荷不超过标准中规定的上限。遵守相应的技术数据。您可以从以下来源获得相关信息:o 产品上o 包装标签上o 随附提供的文档中o 网页phoenixcontact.com/products中的产品下。仅使用菲尼克斯电气建议的工具。使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件。确保已正确连接保护接地或功能性接地。VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况正常运行时,连接器会生热。取决于环境条件,连接器的表面可能会持续生热。在此情况下,用户有责任发出警告(例如DIN EN ISO 13732-1:2008-12)。
组装说明::
带扁平螺母
安装类型:
板后安装 Pg9 带扁平螺母
产品类型:
圆形连接器(设备侧)
过电压类别:
污染等级:
3
厚度,绝缘:
0.21 mm
技术文档下载:
  • einbauempfehlung_pg9_dsi_b_03.pdf

    下载
  • 1556618_b.pdf

    下载
  • 1556618_en.zip

    下载
  • RoHS_1556618_en.pdf

    下载
  • packb_sacc_dsi_fmsb_d_45_con__109856_ia_02.pdf

    下载
系列目录下载:
