合适连接器

->

1510420002
Molex:1510420002

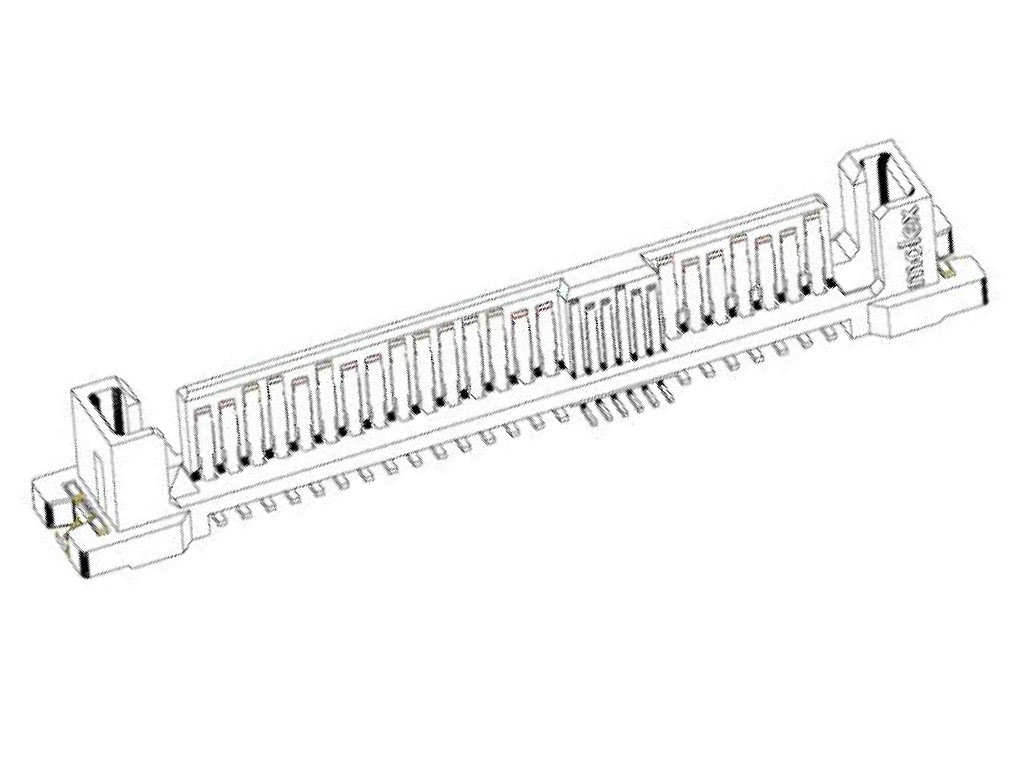

1.27mm Signal Pitch, 0.80mm Signal Pitch, 1.27mm Power Pitch SAS-3/PCIe-3 Plug, Vertical, Surface Mount, with Blade, 7.00mm Height, 0.60mm Peg Length, 1.40mm PCB Thickness, 68 Circuits, with Cap, Embossed Tape and Reel, Lead-Free
系列:Serial Attached SCSI(SAS)Connectors
产品包装:卷上凹盒带状
相关认证: EU RoHS   REACH SVHC   Low-Halogen
对配产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插头
间距(mm):
0.8,1.27
孔位数(pin):
68
行数:
2
电流(A):
1.5
额定电压(V VAC):
30
材质:
液晶聚合物
基材:
铜合金
镀层:
安装方向:
垂直的
安装方式:
表面贴装
颜色:
黑色
阻燃性:
UL94V-0
最高操作温度(℃):
55

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

销售用图纸:
SD-151042-0001-001
REACH SVHC:
Not Contained Per -D(2020)9139-DC (19 Jan 2021)
UPC:
193264428694
Net Weight:
1.281/g
注解:
带盖
应用:
板对板
状态:
Active
耐用性(插拔次数) - 最多次数:
500
材料-终端电镀:
最薄镀层 - 接合部位(μm):
0.762
最小镀层:端接(μm):
0.076
锁定插接部位:
穿孔式表面焊接(SMC):
Yes
插接极性:
Yes
Electrical Model:
Yes
有极性的插配件:
PCB 定位器:
PCB 保持力:
PCB 极性:
PC厚度:推荐:
1.40mm
面板安装式:
技术文档下载:
系列目录下载:
  • SAS and U.2 (SFF-8722) Backplane Connectors.pdf

    下载
包装规格下载:
  • 1510420002-PK-PKG.pdf

    下载
产品规格下载:
  • PS-151042-0001-001.pdf

    下载
应用规格下载:
  • AS-151042-0001-001.pdf

    下载
