1453012-圆形连接器-PHOENIX- 合适连接器 - 更合适的连接器解决方案

PHOENIX：1453012

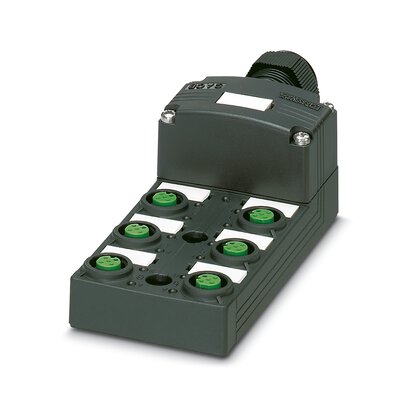

传感器/执行器分线盒，应用：标准，接线方式: M12-SPEEDCON孔式塑料，插槽数目: 6，位数: 5，编码: A，插槽类型: 双通道，状态显示: 有， pnp; 主电缆连接: 蝶型弹簧连接 180°，屏蔽: 无

系列：圆形连接器

产品包装：包

规格属性

收起

属性：

分线盒

孔位数（pin）：

阻燃性：

UL94V-0

颜色：

深灰色

基材：

铜合金

编码：

连接方式：

蝶型弹簧连接

电缆外径（mm）：

7-12

材质：

PBT

最低操作温度（℃）：

-25

最高操作温度（℃）：

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

概述：

在将信号线连接到黑色PCB连接器上时，请使用0.4 x 2.0 mm的螺丝刀。黑色PCB连接器只需要极小的操作力。螺丝刀：SZS 0.4X2.0 - 1205202 使用过大的螺丝刀或用力过度可能会损坏PCB连接器。在使用冷压头的情况下，可直接将线缆插入PCB连接器，不需要打开压紧区。

组装说明：：

注意：敷设导线时请遵守允许的弯曲半径，因为弯曲力过大会影响防护等级。降低导线上游的机械负载，例如通过使用电缆捆扎带。

应用说明：

在进行调试之前，必须密封未使用的插槽。在“附件”中可找到合适的密封元件。

产品类型：

带M8至M12插槽的分线盒

宽度：

54 mm

高度：

43 mm

长度：

123 mm
