合适连接器

->

1452987

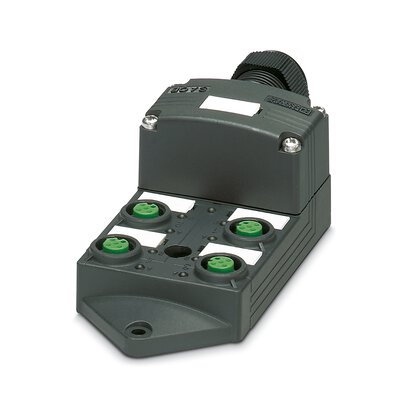

PHOENIX:1452987
传感器/执行器分线盒, 应用: 标准, 接线方式: M12-SPEEDCON孔式 塑料, 插槽数目: 4, 位数: 4, 编码: A, 插槽类型: 单通道, 状态显示: 有, pnp; 主电缆连接: 蝶型弹簧连接 180°, 屏蔽: 无
系列:圆形连接器
产品包装:包
相关认证: China RoHS   UL
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
分线盒
孔位数(pin):
4
阻燃性:
UL94V-0
颜色:
深灰色
基材:
铜合金
编码:
A
连接方式:
蝶型弹簧连接
电缆外径(mm):
7-12
材质:
PBT
最低操作温度(℃):
-25
最高操作温度(℃):
80
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

概述:
在将信号线连接到黑色PCB连接器上时,请使用0.4 x 2.0 mm的螺丝刀。 黑色PCB连接器只需要极小的操作力。 螺丝刀:SZS 0.4X2.0 - 1205202 使用过大的螺丝刀或用力过度可能会损坏PCB连接器。 在使用冷压头的情况下,可直接将线缆插入PCB连接器,不需要打开压紧区。
推荐:
产品1412058 SACB-4/ 8-L-PT SCO P是具有相同横截面的型号,适用于信号和电源,0.2 mm²至1 mm²。传感器/执行器分线盒带有双插槽,其特点是也具有采用插拔式接口端子的主电缆接口。
组装说明::
注意:敷设导线时请遵守允许的弯曲半径,因为弯曲力过大会影响防护等级。降低导线上游的机械负载,例如通过使用电缆捆扎带。
应用说明:
在进行调试之前,必须密封未使用的插槽。在“附件”中可找到合适的密封元件。
产品类型:
带M8至M12插槽的分线盒
宽度:
54 mm
高度:
43 mm
长度:
117 mm
技术文档下载:
  • 1452987_en.zip

    下载
  • 097107980_00_DoC.pdf

    下载
  • packb_sacb_sc_sco_p_105400_ia_00.pdf

    下载
