合适连接器

->

1424134
PHOENIX:1424134

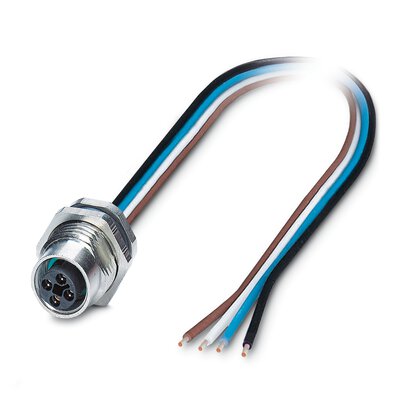

设备连接器,板后安装,电源,4-芯,暗装孔式连接器, 直头, M12-标准,编码: T ,与 端自由出线,板后安装,M16 x 1.5,单线,电缆长度: 0.5 m, 1.31 mm², UL/cUL柔性连接线, 备选产品符合RoHS II非豁免 6c (Pb <0.1%) 产品编号: 1239441
系列:圆形连接器
产品包装:包
相关认证: China RoHS   UL   EAC   REACH SVHC
对配产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插座
孔位数(pin):
4
阻燃性:
UL94V-0
基材:
CuZn
编码:
T
连接方式:
单线
接触电阻(mΩ):
≤3
绝缘电阻(MΩ):
≥100
导线横截面(mm²):
1.31
线径(AWG):
16
线径,包括绝缘层(mm):
2
最低操作温度(℃):
-40
最高操作温度(℃):
105
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

操作注意事项:
要达到规定的电气和机械参数,必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险,则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。
组装说明::
带扁平螺母
安装类型:
板后安装 M16 x 1.5 带扁平螺母
产品类型:
圆形连接器(电缆侧)
过电压类别:
污染等级:
3
技术文档下载:
  • pxc_1424134_08_SACC-DSI-M12FST-4CON-M16-0-5_FAM.pdf

    下载
  • einbauempfehlung_m16_dsi_b_04.pdf

    下载
  • 1424134_en.zip

    下载
  • RoHS_1424134_en.pdf

    下载
  • packb_sacc_dsi_m12fmss_t_k_l_m_109721_ia_02.pdf

    下载
系列目录下载:
