合适连接器

->

1422847

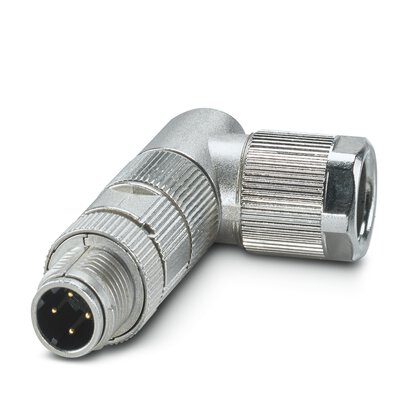

PHOENIX:1422847
数据连接器,PROFINET CAT5 (100 Mbps),4-芯,屏蔽,插头 弯头 M12, D编码,压接,螺圈材料: 锌铸,镀锡,电缆外径 4.5 mm ... 7.5 mm,不带压接插针
系列:圆形连接器
产品包装:包
相关认证: China RoHS   EAC   UL
配套产品
对配产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插头
孔位数(pin):
4
阻燃性:
UL94V-0
基材:
PA6.6
编码:
D
连接方式:
压接
额定电压(KV):
2.5
绝缘电阻(MΩ):
≥100
材质:
锌铸,镀镍
外径(mm):
4.5-7.5
最低操作温度(℃):
-40
最高操作温度(℃):
85
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

组装说明::
该总线电缆符合PROFINET布线和互连技术规范,版本号2.00,订货号: 2.252,8.2章Connectors for Outside Environment(Balanced cabling)。注意:敷设导线时请遵守允许的弯曲半径,因为弯曲力过大会影响防护等级。降低导线上游的机械负载,例如通过使用电缆捆扎带。无需工具即可将触点卡入到位并松开,引脚分配可向电缆出线口旋转30 针距
产品类型:
圆形连接器(电缆侧)
过电压类别:
污染等级:
3
长度:
52 mm
直径外壳:
16 mm
