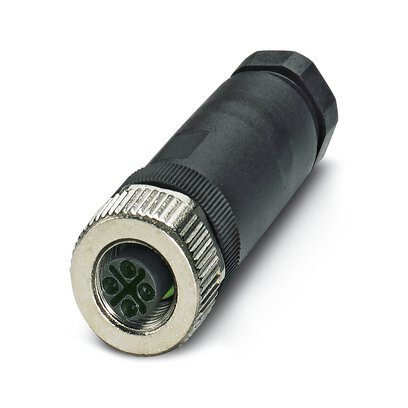

PHOENIX：1419640

电源连接器，3-芯，非屏蔽，孔式直头 M12， S，螺钉连接，螺圈材料: 锌铸，镀镍，电缆密封 Pg9，电缆外径 6 mm ... 8 mm，适用于最高16 A/630 V的交流电

系列：圆形连接器

产品包装：包

相关认证： China RoHS UL EAC REACH SVHC

配套产品

密封盖（1）

对配产品

插头（1）

型号详情产品文件

全部收起

规格属性

收起

属性：

插座

孔位数（pin）：

阻燃性：

UL94V-0

基材：

CuZn

编码：

连接方式：

螺钉连接

接触电阻（mΩ）：

≤5

绝缘电阻（GΩ）：

>10

外径（mm）：

6-8

最低操作温度（℃）：

-40

最高操作温度（℃）：

China RoHS符合性：

符合

产品购买信息

收起

别称1：

最小包装量：

整箱包装量：

最小包装重量（kg）：

整箱包装重量（kg）：

交期：

产地：

包装大小：

型号详情

收起

概述：

将电缆护套剥去21 mm，导线绝缘层剥去6 mm，对冷压头进行压接，随后将其截短至5 mm。带截短冷压头的导线长度：20 mm。将导线连接并使用0.2 Nm的安装螺钉固定。

组装说明：：

注意：敷设导线时请遵守允许的弯曲半径，因为弯曲力过大会影响防护等级。降低导线上游的机械负载，例如通过使用电缆捆扎带。

产品类型：

圆形连接器（电缆侧）

过电压类别：

Ⅲ

污染等级：

长度：

54 mm

直径外壳：

20 mm
