合适连接器

->

1415299
PHOENIX:1415299

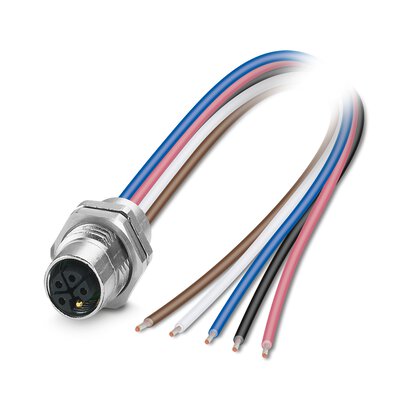

设备连接器,板后安装,电源,5-芯,暗装孔式连接器, 直头, M12-标准,编码: L ,与 端自由出线,板后安装,M16 x 1.5,单线,电缆长度: 0.2 m, 2.50 mm², PEX双绞线, 备选产品符合RoHS II非豁免 6c (Pb <0.1%) 产品编号: 1239085
系列:圆形连接器
产品包装:包
相关认证: China RoHS   UL   EAC   REACH SVHC
配套产品
对配产品
型号详情 产品文件 在线咨询

全部收起

规格属性

收起

属性:
插座
孔位数(pin):
5
阻燃性:
UL94V-0
基材:
CuZn
编码:
L
连接方式:
单线
线径(AWG):
14
最低操作温度(℃):
-40
最高操作温度(℃):
105
China RoHS符合性:
符合

产品购买信息

收起

最小包装量:
整箱包装量:
最小包装重量(kg):
整箱包装重量(kg):
交期:
产地:
包装大小:

型号详情

收起

操作注意事项:
要达到规定的电气和机械参数,必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险,则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。功能接地未连接到可以接触的金属部件上,没有保护功能
组装说明::
紧固限制
安装类型:
板后安装
产品类型:
圆形连接器(电缆侧)
过电压类别:
污染等级:
3
技术文档下载:
  • pxc_1415299_12_SACC-DSI-M12FSL-4FE-M16XL-0-2_FAM.pdf

    下载
  • einbauempfehlung_m16_dsi_xl_b_03.pdf

    下载
  • 1415299_en.zip

    下载
  • RoHS_1415299_en.pdf

    下载
  • packb_sacc_dsi_m12fmss_t_k_l_m_109721_ia_02.pdf

    下载
